製品（各製品についてのコンタクトはページ下部からお願いします）

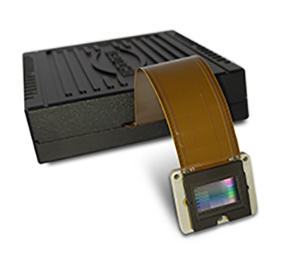

		GAEA-2 4K Phase Only Spatial Light Modulator Holoeye Photonics社のGAEA-2 空間光変調器（SLM）は、標準的なデジタル・ビデオ・インターフェース（HDMI）のドライバユニットおよび10メガピクセル（4K）解像度（4164 x 2464ピクセル）、3.74μmピクセルピッチ、アクティブエリア0.7" DiagonalのLCoS(Liquid Crystal on Silicon) マイクロディスプレイで構成されています。【特徴】・反射型LCOS SLM ・解像度 max 4094 x 2464ピクセル (4160 x 2160ピクセル) ・ピクセルピッチ 3.74µm ・フィルファクター 90% ・波長範囲 420 - 1100nm、650 – 1100 nm、1400 - 1700nm

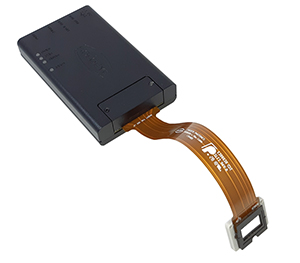

		PLUTO-2 Phase Only Spatial Light Modulator Holoeye Photonics社のPLUTO-2 Phase only 空間光変調器（SLM）は、標準的なデジタルビデオインタフェース（HDMI）を備えたドライバユニットとフルHD解像度（1920×1080ピクセル）、ピクセルピッチ（8.0μm）、アクティブエリア(対角線0.7（インチ）型、アスペクト比 16：9)のPhase only LCOS（Liquid Crystal on Silicon）マイクロディスプレイで構成されています。【特徴】・反射型LCOS SLM ・解像度 1920 x 1080 ピクセル・ピクセルピッチ 8µm ・フィルファクター 93% ・波長範囲 350 - 1700nm（パネルタイプにより範囲は異なります）

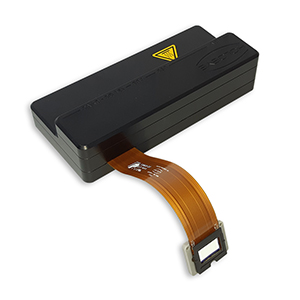

		LETO Phase Only Spatial Light Modulator Holoeye Photonics社のLETO 位相変調器は、フルHD解像度（1920×1080ピクセル）反射型LCOSマイクロディスプレイで構成されています。6.4μmのピクセルピッチと0.2μmのピクセル間ギャップによって、LETO SLMは93％の高フィルファクターとそれによる高い光効率を提供します。【特徴】・反射型LCOS SLM ・解像度 1920 x 1080 ピクセル・ピクセルピッチ 6.4µm ・フィルファクター 93% ・波長範囲 420 - 1700nm（パネルタイプにより範囲は異なります）

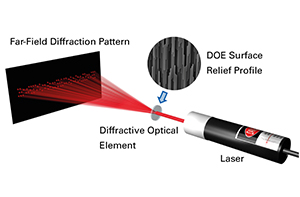

		Diffractive Optical Elements (DOE) Holoeye Photonics社のDOE(Diffractive Optical Element) 回折光学素子は、様々な分野で使用されています。代表的なアプリケーションは、バイオ、印刷、材料加工、非接触検査、光学計測などです。DOEを使用することによってレーザービームを容易にいろいろな形状に変更することができます。以下のタイプのDOEの供給が可能です。・　ビームスプリッター・　パターンジェネレーター・　ビームシェイパー・　ディフラクティブレンズ・　レンズアレイ・　シリンドリカルレンズ・　グレーティング・　ランダム位相シフター

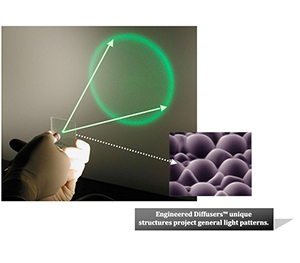

		Engineered Diffusers™ RPC Photonics社のEngineered Diffusers™（エンジニアドディフューザー™）は、他の拡散板と異なり、入射光を強度プロファイルを制御しつつ均質化することができる優れた拡散板であり、ビーム整形器です。【特徴】・入射光の均質化・円形、正方形、線形などの多様な出射パターン・高い透過効率・標準品サイズ・形状：1インチ円形、1インチ正方形（EDC-10, EDC-20のみ）、２インチ正方形

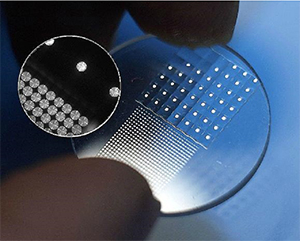

		Micro lens arrays aμs社のフォトリソグラフィ技術（化学エッチング＝等方性エッチング）は、様々な形状の光学部品を生み出せるだけでなく、レンズ品質、正確なレンズの位置決め精度、レンズの密集度合やさらには多様なパッケージタイプでのご提供などを可能としています。また、この技術は高い有効性と再現性も持っております。独自の最先端の微細光学部品、リフラクティブマイクロレンズ及びマイクロレンズアレイを用いれば、特定のビーム断面や強度分布を得るためのビーム操作を可能とします。これらのコンポーネントは、コリメーション、フォーカシング、ホモジナイジング、ビームスプリッター、イメージングなどに利用されています。【基本仕様】・材質：フューズドシリカ、光学ガラス、プラスチック・波長範囲：193nm ～ 3.5μm ・マイクロレンズ径：10μm ～ 4000μm ・レンズ形状：凹、凸、球面、非球面・表面の粗さ：<10 Å ・開口数：0.004 ～ 0.45 ・レンズアレイ形状：長方形、六角形、正方形、円形、シリンドリカル・レンズ位置の誤差：+/-0.2μm ・焦点距離誤差：+/-2% (100mm 角の場合) ・レンズアレイ基板サイズ：4 inch x 4 inch ～ 6 inch x 6 inch ・密度：>90%

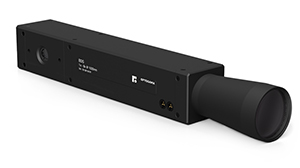

		Motorised Laser Beam Expander Optogama社のモーター駆動式ビームエキスパンダーを使えば、モーター駆動により、光学系のアライメントを維持したまま、容易にビーム径を調整できます。【特徴】・独自のメカニカルクローズドループスライドレンズ設計を採用・優れたポインティング安定性：<0.2mrad ・コンパクトなサイズ・駆動速度は最少倍率から最大倍率まで１秒・UV、VIS及びNIRスペクトル範囲で使用が可能なガリレオ型・ビーム拡散角度調整機構付き・損傷閾値の高いLIDTコーティング：10 [J/cm2] (10 ns @ 1064 nm) ・波長 : 標準品 1064nm,1030nm,532nm,515nm,355nm,343nm 特注品対応可能

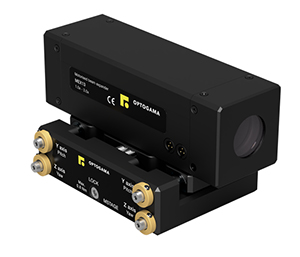

		Laser beam delivery systems Optogama社のレーザービームデリバリーシステム。モーター駆動式ビームエキスパンダー（MEXシリーズ）とアッテネーター（LPAシリーズ）を組み合わせることにより、1つのデバイスでレーザービームを拡大するだけでなく、出力を減衰することができます。【特徴】・独自のメカニカルクローズドループスライドレンズ設計を採用・優れたポインティング安定性：<0.2mrad ・コンパクトなサイズ・駆動速度は最少倍率から最大倍率まで１秒・UV、VIS及びNIRスペクトル範囲で使用が可能なガリレオ型・ビーム拡散角度調整機構付き・損傷閾値の高いLIDTコーティング：10 [J/cm2] (10 ns @ 1064 nm) ・波長 : 標準品1064nm,1030nm,532nm,515nm,355nm,343nm 特注品対応可能・ビームダンプ（オプション）

PDF
		Holoeye Photonics 社空間光変調器カタログ反射型は4KSLM含む3種、透過型は1種ございます。ダウンロード︎

		Holoeye Photonics 社ディフラクティブオプティクスカタログ標準品は100種以上ございます、WEBもご参照ください。ダウンロード︎

		Optogama 社ビームエキスパンダーカタログモータ駆動タイプ、手動タイプ、高出力用などもございます。ダウンロード︎
